Furnotel - Hotte statique - Hauteur 500 mm - Avancée 938 mm - Longueur 500 mm - CP5505

Description de la Hotte statique - Hauteur 500 mm - Avancée 938 mm - Longueur 500 mm - CP5505 - Furnotel

• •    Hotte statique SANS système de ventilation intégré à associer à un ventilateur, un caisson de ventilation ou une tourelle, et au boîtier de commandes correspondant•    Disponible en hauteur 400 mm pour les faibles hauteur sous dalle et en hauteur 500 mm pour un grand volume de cantonnement
• • Enveloppe réalisée principalement en inox brossé grain 220 AISI304 18/10• Gouttière soudée pour une parfaite étanchéité et munie d’une purge bouchonnée inox assurant l’évacuation des graisses et des condensats
• • Luminaires étanches à monter en applique• Façade filtres en acier inoxydable brossé• Livrées en standard avec filtres tout Inox à effet choc (500 x 400 x 25 mm) et plaques d’obturation en acier inox• Tôles arrière et supérieure du capteur monobloc en acier galvanisé• Visière et joues latérales en acier inoxydable brossé une face• Ossature tubulaire en acier galvanisé, munie de trous permettant de recevoir directement les tiges filetées M8 aux emplacements nécessaires à la suspension et la répartition optimale des masses (sauf capteurs sans avancée)
• DOTATION EN FILTRES
• Longueur :
• 500 MM : 2 1/2 filtres à choc
• 1000 MM : 1 filtre à choc + 2 1/2 filtres
• 1500 MM : 3 filtres à choc
• 2000 MM : 3 filtres à choc + 1 plaque
• 2500 MM : 4 filtres à choc + 1 plaque
• 3000 MM : 4 filtres à choc + 2 plaques
• 3500 MM : 5 filtres à choc + 2 plaques
• 4000 MM : 5 filtres à choc + 3 plaques
• 4500 MM : 6 filtres à choc + 3 plaques
• 5000 MM : 6 filtres à choc + 4 plaques
• HAUTEUR 500 MM :

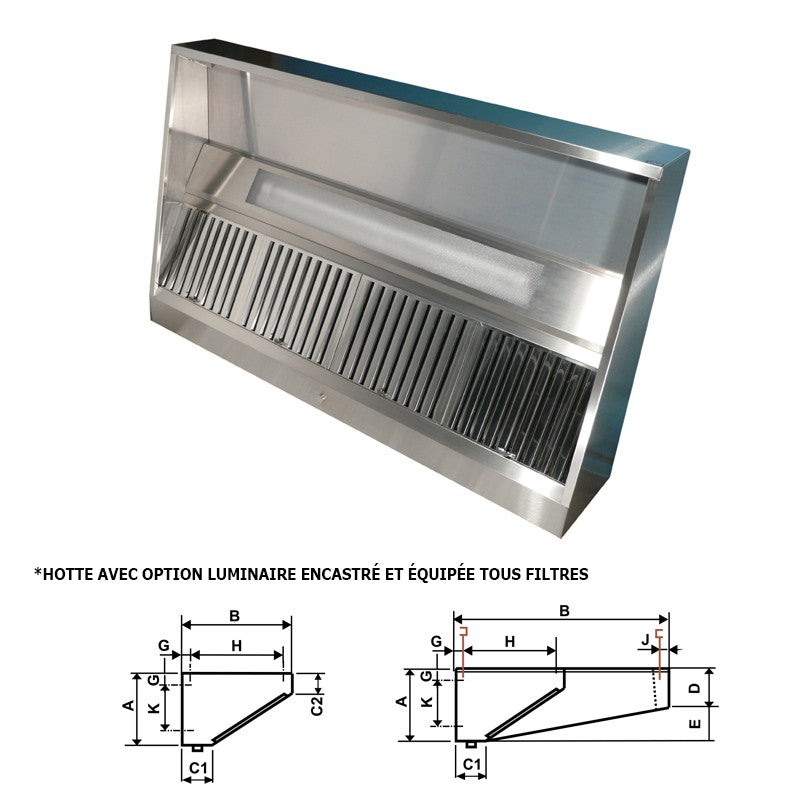

• Côtes (mm)                    A         B       C1      C2        D       E       G        H       J         K
• SANS* AVANCÉ             500     550     180     170     -        -      50     400     -     350
• AVANCÉE 938 MM         500     938     180     170    400   100    50   400   50   350
• AVANCÉE 1188 MM       500    1188    180    170    400   100    50     400    50     350
• *Hottes sans avancée (capteur seul) : uniquement dans le cadre du remplacement du capteur sur une hotte existante
• Option luminaire en applique
• Luminaires
• Luminaire longueur 655 mm - puissance 18 W - Référence : BL634
• Luminaire longueur 1256 mm - puissance 36 W - Référence : BL1244
• Luminaire - Capacité
• LONGUEUR                                   BLOC                         CAPACITÉ LUMINAIRE
• Hottes 500 mm                          1 bloc                                         -
• Hottes 1000 mm                        1 bloc                                 1 x BL634
• Hottes 1500 mm                        1 bloc                                 1 x BL1244
• Hottes 2000 mm                        1 bloc                                 1 x BL1244
• Hottes 2500 mm                        1 bloc                                 1 x BL1244
• Hottes 3000 mm                        1 bloc                                 1 x BL1244
• Hottes 3500 mm                        2 blocs                               2 x BL1244
• Hottes 4000 mm                        2 blocs                               2 x BL1244
• Hottes 4500 mm                        2 blocs                               2 x BL1244
• Hottes 5000 mm                        2 blocs                               2 x BL1244
• Luminaires encastrés : nous consulter
