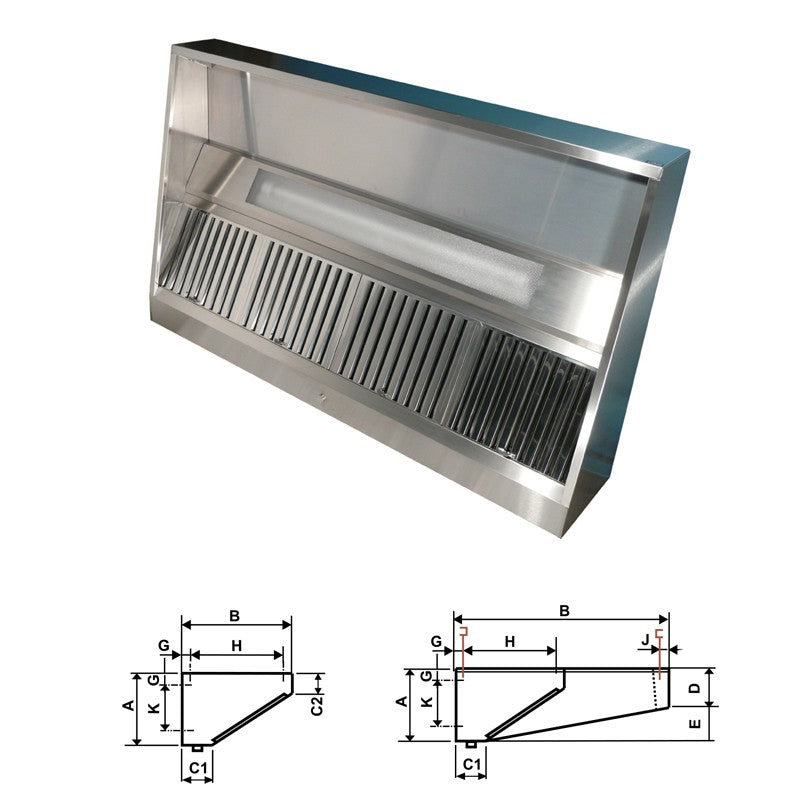

Furnotel - Hotte statique - Hauteur 500 mm - Avancée 938 mm - Longueur 5000 mm - HP5950

Description de la Hotte statique - Hauteur 500 mm - Avancée 938 mm - Longueur 5000 mm - HP5950 - Furnotel

• Hotte statique SANS système de ventilation intégré à associer à un ventilateur, un caisson de ventilation ou une tourelle, et au boîtier de commandes correspondant
• Disponible en hauteur 400 mm pour les faibles hauteur sous dalle et en hauteur 500 mm pour un grand volume de cantonnement
• Enveloppe réalisée principalement en inox brossé grain 220 AISI304 18/10
• Gouttière soudée pour une parfaite étanchéité et munie d’une purge bouchonnée inox assurant l’évacuation des graisses et des condensats
• Luminaires étanches à monter en applique
• Façade filtres en acier inoxydable brossé
• Livrées en standard avec filtres tout Inox à effet choc (500 x 400 x 25 mm) et plaques d’obturation en acier inox
• Tôles arrière et supérieure du capteur monobloc en acier galvanisé
• Visière et joues latérales en acier inoxydable brossé une face
• Ossature tubulaire en acier galvanisé, munie de trous permettant de recevoir directement les tiges filetées M8 aux emplacements nécessaires à la suspension et la répartition optimale des masses (sauf capteurs sans avancée)
• DOTATION EN FILTRES
• Longueur :
• 500 MM : 2 1/2 filtres à choc
• 1000 MM : 1 filtre à choc + 2 1/2 filtres
• 1500 MM : 3 filtres à choc
• 2000 MM : 3 filtres à choc + 1 plaque
• 2500 MM : 4 filtres à choc + 1 plaque
• 3000 MM : 4 filtres à choc + 2 plaques
• 3500 MM : 5 filtres à choc + 2 plaques
• 4000 MM : 5 filtres à choc + 3 plaques
• 4500 MM : 6 filtres à choc + 3 plaques
• 5000 MM : 6 filtres à choc + 4 plaques
• HAUTEUR 400 MM :
• Côtes (mm)                    A         B       C1      C2        D       E       G        H       J         K
• SANS* AVANCÉ            400     550     130     170     -        -      50     400     -     250
• AVANCÉE 938 MM        400     938     130     170    220   180    50     400    50     250
• AVANCÉE 1188 MM      400    1188    130    170    220   180    50     400    50     250
• *Hottes sans avancée (capteur seul) : uniquement dans le cadre du remplacement du capteur sur une hotte existante
• Option luminaire en applique
• COMPOSITION
• LONGUEUR                                   BLOC                         CAPACITÉ LUMINAIRE
• Hottes 500 mm                          1 bloc                                         -
• Hottes 1000 mm                        1 bloc                                 1 x 1SBL634
• Hottes 1500 mm                        1 bloc                                 1 x 1SBL1244
• Hottes 2000 mm                        1 bloc                                 1 x 1SBL1244
• Hottes 2500 mm                        1 bloc                                 1 x 1SBL1244
• Hottes 3000 mm                        1 bloc                                 1 x 1SBL1244
• Hottes 3500 mm                        2 blocs                               2 x 1SBL1244
• Hottes 4000 mm                        2 blocs                               2 x 1SBL1244
• Hottes 4500 mm                        2 blocs                               2 x 1SBL1244
• Hottes 5000 mm                        2 blocs                               2 x 1SBL1244
• Luminaires encastrés : nous consulter
